Мотор «союзного» класса или снова «Минск»

Двухтактный 125-кубовый двигатель от дорожного мотоцикла «Минск» — самый распространенный в отечественном картинге. Чтобы рассказать об особенностях его подготовки, мы вновь обратились к мастеру спорта заслуженному тренеру России Андрею СИСЮКИНУ, памятуя о том, что на моторах, прошедших через его руки, завоевано немало медалей чемпионатов страны.

Сложность подготовки минского двигателя заключается в том, что, с одной стороны, обычный дорожный мотор не предназначен для работы в условиях гонок, а с другой — рамки технических требований весьма жестко ограничивают усовершенствования, которые можно вносить. Например, такие, как применение жидкостного охлаждения, золотникового газораспределения и т. д.
Тем не менее, форсированные серийные двигатели класса «Союзный» могут развивать свыше 20 л.с. (сравните, мощность дорожного «Минска» — 10,5 л.с.), а обороты — более 11000.
Однако достижение самых высоких параметров теряет свой смысл, если мотор выходит из строя еще до финиша гонки. Именно обеспечение надежности занимает важнейшее место при подготовке спортивного двигателя.
Разумеется, все то, о чем будет сказано ниже, не претендует на истину в последней инстанции. Это лишь обобщение практического опыта, один из вариантов решений, проверенный в условиях соревнований.
Коленчатый вал спортивного двигателя должен быть очень прочным и жестким, чтобы работать с минимальными деформациями. Недостаточно жесткий вал прогибается в результате нагрузок. Это приводит к потере мощности. Необходимое условие его надежной работы — высокая точность изготовления. На рис. 2 и рис. 3 указаны основные размеры щек коленвала для форсированного минского двигателе. Необходимую прочность гарантирует применяемый материал — легированная сталь 12ХН3А с последующей цементацией и закалкой либо сталь 40Х (закалка). Первый вариант предпочтительнее, так как обеспечивает большую твердость поверхности.
Полуось, на которой закреплена ведущая шестерня моторной передачи, укорочена. На другой полуоси выполнен конус с отверстием под штифт — посадочное место для ротора системы зажигания «Мотоплат». Для улучшения приемистости карта уменьшен диаметр щек, а, следовательно, момент инерции коленвала. Моторная цепь, передающая крутящий момент от коленвала к сцеплению, заменена парой прямозубых шестерен. В результате несколько уменьшаются механические потери, а главное — повышаются надежность и долговечность передачи.

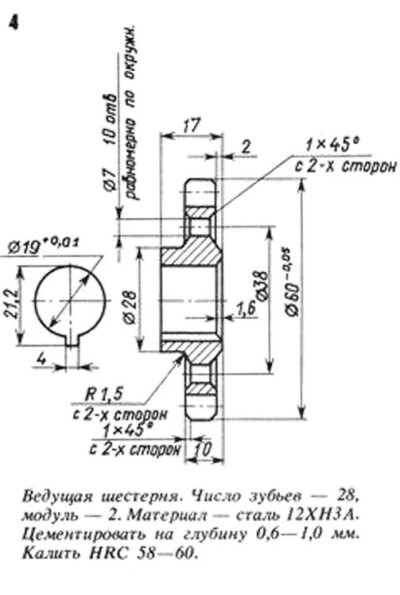

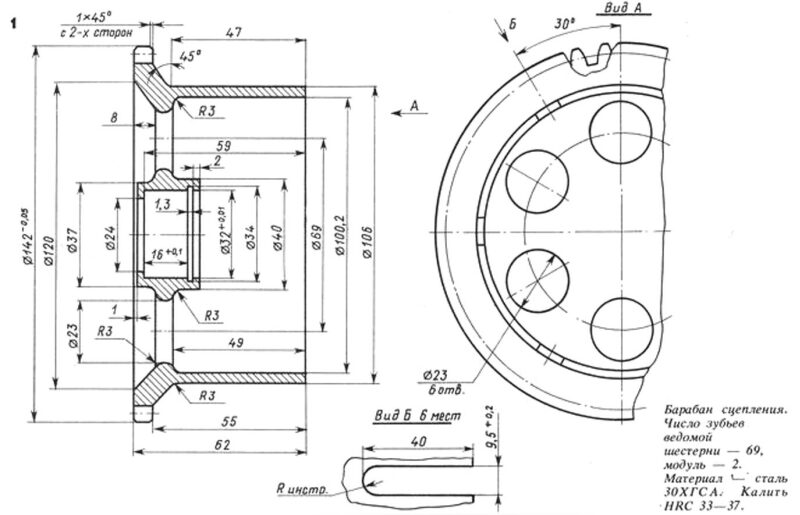

Удаление пускового механизма (кикстартера) позволило приблизить шестерни главной передачи вплотную к стенке картера и, таким образом, существенно снизить консольную нагрузку на первичный вал коробки передач (КПП). Ведущая шестерня (рис. 4) зафиксирована на полуоси коленвала при помощи ГАЙКИ и шпоночного соединения. Наружный барабан сцепления (рис. 1) изготовлен заодно с ведомой шестерней ГЛАВНОЙ передачи. На первичном валу КПП он вращается на двух шарикоподшипниках узкой серии ширин, установленных вплотную друг к другу (на дорожном моторе — СТАЛЬНАЯ втулка). От осевого смещения они зафиксированы стопорным кольцом, под которое в ступице барабана выполнена кольцевая канавка. В случае применения более широких подшипников серии 102 следует соответственно изменить линейный размер 16+0,1 на 18+0,1 , чтобы они уместились в ступице. Однако подшипники узкой серии позволяют УСТАНОВИТЬ большее число дисков сцепления. Конструкция нового барабана предусматривает установку серийных ведомых и ведущих дисков. При использовании ведущих дисков от ковровского мотора К-175 их число увеличивают до 7—8 шт.
Как показала практика, вполне надежно работают и диски из текстолита толщиной 3—4 мм.
Использование сцепления такой конструкции позволяет сохранить левую крышку картера практически без изменений.
